Description

Technische Daten

rr

r
• Tragschiene: TS 35

r

• Brennbarkeitsklasse nach UL 94: V-0

r

• Überspannungskategorie: III

r

• Verschmutzungsgrad: 2

r

• Spannungsfestigkeit Eingang – Ausgang: 1,2 kVeff / 5 s

r

• Spannungsfestigkeit benachbarte Kontakte: 2,5 kVeff

r

• Stehstoßspannung: 6 kV (1,2/50 µs)

r

• Abisolierlänge Bemessungsanschluss: 8 mm

r

• Klemmbereich, Bemessungsanschluss: 1,5 mm²

r

• Klemmbereich, min.: 0,14 mm²

r

• Klemmbereich, max.: 2,5 mm²

r

• Leiteranschlussquerschnitt AWG, min.: 26

r

• Leiteranschlussquerschnitt AWG, max.: 14

r

• Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²

r

• Leiteranschlussquerschnitt, eindrähtig, max.: 2,5 mm²

r

• Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²

r

• Leiteranschlussquerschnitt, feindrähtig, max.: 2,5 mm²

r

• Klingenmaß: 0,4 x 2,0 mm

r

rr

Typ

rr

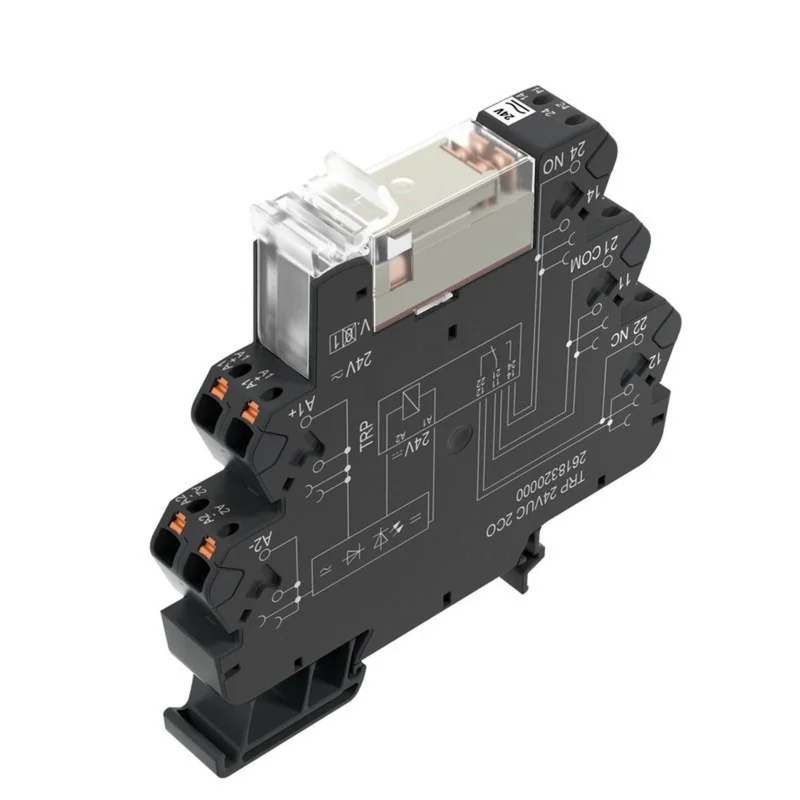

TRP 24VUC 2CO AU

rr

Anschluss

rr

PUSH IN mit Betätigungselement

rr

Herstellerfarbe

rr

Schwarz

rr

Ansprechspannung (max.)

rr

19V/AC

rr

20.5V/DC

rr

Ansprechzeit

rr

11ms

rr

Abfallzeit

rr

22ms

rr

Kontaktart

rr

2 Wechsler

rr

Kontaktmaterial

rr

AgNi + 5µm Au

rr

Nennspannung

rr

24V DC/AC

rr

Schaltspannung (max.)

rr

250V DC/AC

rr

Schaltstrom (max.)

rr

8A

rr

Max. Schaltleistung

rr

2000VA

rr

192W

rr

Mechanische Lebensdauer

rr

30 X 106 Schaltungen

rr

Luft-/Kriechstrecke (Spule/Kontakte)

rr

5.5mm

rr

Besonderheiten

rr

mit Anzeige, LED

rr

mit Brückengleichrichter

rr

ohne Prüftaste

rr

Schutzart

rr

IP20

rr

Max. Temperatur

rr

+60°C

rr

Min. Temperatur

rr

-40°C

rr

Tiefe

rr

87.8mm

rr

Breite

rr

12.8mm

rr

Höhe

rr

89.4mm

rr

Abm.

rr

(B x H x T) 12.8 x 89.4 x 87.8 mm

rr

Inhalt

rr

10St.

rr

Gewicht

rr

56.9g

rr

Produkt-Art

rr

Koppelrelais
