Description

Technische Daten

rr

r
• Befestigungsmaß Höhe: 128 mm

r

• Betriebstemperatur, max.: 60 °C

r

• Betriebstemperatur, min.: -20 °C

r

• Lagertemperatur: -40 °C … +85 °C

r

• Brennbarkeitsklasse nach UL 94: V-0

r

• Prüfspannung: 500 V

r

• Schock: 15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27

r

• Verschmutzungsgrad: 2

r

• Vibrationsfestigkeit: 5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6, 8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6

r

• Überspannungskategorie: II

r

• Anschlussart: PUSH IN

r

• Leiteranschlussquerschnitt, eindrähtig, max.: 1,5 mm²

r

• Leiteranschlussquerschnitt, eindrähtig, max. (AWG): AWG 16

r

• Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²

r

• Leiteranschlussquerschnitt, eindrähtig, min. (AWG): AWG 26

r

• Leiteranschlussquerschnitt, feindrähtig, max.: 1,5 mm²

r

• Leiteranschlussquerschnitt, feindrähtig, max. (AWG): AWG 16

r

• Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²

r

• Leiteranschlussquerschnitt, feindrähtig, min. (AWG): AWG 26

r

• Einzelkanaldiagnose: Ja

r

• Moduldiagnose: Ja

r

• Eingangsfilter: konfigurierbar

r

• Eingangsspannung High: > 11 V

r

• Eingangsspannung Low: < 5 V

r

• Sensor-Anschluss: 2-, 3-, 4-Leiter

r

• Sensor-Versorgung: Ja

r

• Feldbusprotokoll: EtherCAT

r

• Galvanische Trennung: DC 500 V zwischen Strompfaden

r

• Modulart: Sicheres Eingangsmodul

r

• Schnittstelle: u-remote Systembus

r

• mögliche Leitertechnik: 2 Leiter, 4 Leiter

r

• Übertragungsrate Systembus, max.: 48 Mbit

r

• Stromaufnahme aus IIN (Power-Segment des Feldbuskopplers), typ.: 8 mA

r

rr

Anzahl digitale Eingänge max.

rr

8

rr

Anzahl Eingänge max.

rr

8

rrrr

Betriebsspannungsbereich

rr

24 V/DC (max)

rr

Betriebsspannung max.

rr

24 V/DC

rr

Betriebsspannung

rr

24 V/DC

rrrr

Höhe

rr

120 mm

rr

Länge

rr

76 mm

rr

Breite

rr

11.5 mm

rr

Schutzart

rr

IP20

rr

Abm.

rr

(L x B x H) 76 x 11.5 x 120 mm

rrrr

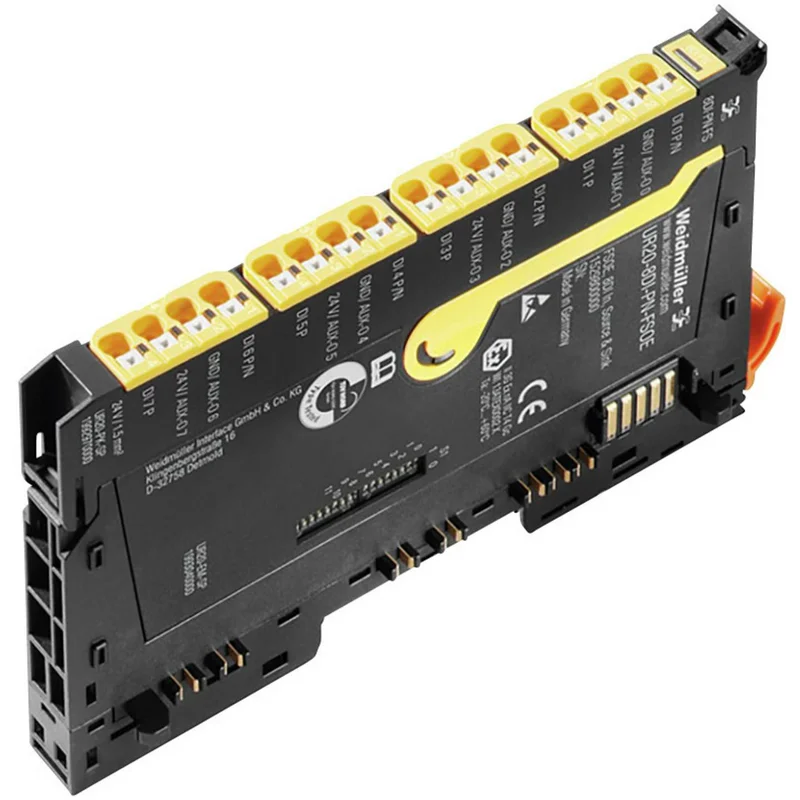

Typ

rr

UR20-8DI-PN-FSOE-V2

rr

Max. Umgebungstemperatur

rr

+60 °C

rr

Min. Umgebungstemperatur

rr

-20 °C

rr

Gewicht

rr

89.69 g

rr

Anzahl Ausgänge max.

rr

8

rrrr

Produkt-Art

rr

SPS-Erweiterungsmodul
